振动式密度计
简要描述：振动式密度计,是采用处于运动液体的科里奥利力作用下特殊规律进行运算的原理，科里奥利力与液体的密度有着关联的关系，从而测得液体的密度；再根据密度与浓度的关系表获得20℃温度下的浓度值。这种原理稳定度高，精度高，长期稳定性好，没有传感器带来的飘移；在石化行业可广泛应用于炼油、调油的检测、食品工业用于糖业、植物油及饮料加工等生产现场、造纸业、化工类的弱酸碱溶液的测量、酒业、盐类、印染等行业。由于流动管道较大，特别适合不干静或粘性较大的场合；它适用于管道安装方式。
产品型号：SDT600-2- 厂商性质：生产厂家
- 更新时间：2022-12-06
- 访 问 量：111
振动式密度计,是采用处于运动液体的科里奥利力作用下特殊规律进行运算的原理，科里奥利力与液体的密度有着关联的关系，从而测得液体的密度；再根据密度与浓度的关系表获得20℃温度下的浓度值。这种原理稳定度高，精度高，长期稳定性好，没有传感器带来的飘移；在石化行业可广泛应用于炼油、调油的检测、食品工业用于糖业、植物油及饮料加工等生产现场、造纸业、化工类的弱酸碱溶液的测量、酒业、盐类、印染等行业。由于流动管道较大，特别适合不干静或粘性较大的场合；它适用于管道安装方式。
振动式密度计这种原理稳定度高，精度高，长期稳定性好，没有传感器带来的飘移；在石化行业可广泛应用于炼油、调油的检测、食品工业用于糖业、植物油及饮料加工等生产现场、造纸业、化工类的弱酸碱溶液的测量、酒业、盐类、印染等行业。由于流动管道较大，特别适合不干静或粘性较大的场合；它适用于管道安装方式。
| 介质限制 | 含 气 | 最大液体粘度 | |
| 常规液体 | 酸、碱溶液 | ||
| 316L | 钛 | 一般不使用 | 20000CP |
| 石油和石化工业 | — 品质控制 — 连续在线 |
| 酿酒业 | － 品质控制 — 连续在线检测 |
| 有机和无机化学材料 | － 酸/碱浓度控制 |
| 制药行业 | － 中药浓缩、酒精回收 |
| 电池行业 | － 氢氧化锂、 电解液、硫酸溶液浓度 |
| 矿物加工 | 粘土、碳酸盐、硅酸盐 |
| 精度 | ±0.001g/cc | ±1.0kg/m3 | |
| 工作范围 | 0～3g/cc | 0～3000kg/m3 | 0～187.4 lb/ft3 |
| 重复性 | ±0.001g/c | ±0.1kg/m3 | ±0.006lb/ft3 |
| 过程温度影响（已校正） | ±0.001%g/cc） | ±0.1kg/m3 | （每℃） |
| 过程压力影响（已校正） | 忽略不计 | ||
| （1）上述精度适用于标定范围0.6-1.25g/cc（600-1250kg/m3） （2）采用长杆时，液体的粘度最大可达500CP，但是如果采用时，液体的粘度最大则可达到20000CP。 （3）温度影响指的是因过程流体温度偏离工厂标定温度而引起的最大测量偏差。 （4）压力影响定义为：由于过程压力偏离标定压力而引起的传感器流量和密度的变化。 | |||
| 过程温度 | –10℃～+60℃ |
| 环境温度 | –10℃～+85℃ |
| 温度系数 | O.1kg/m3/℃(校正后） |
| 内置温度传感器 | PT100 |
| 接液部件 | 不锈钢316L、钛 |
| 外壳 | IP65，铝合金 |
| 叉齿抛光 | 标准、PFA涂层或电抛光 |
| 最大工作压力 | 短杆型 | 3000psi（207bar） |
| 长杆型 | 1450psi（100bar） | |
| 试验压力 | 在最大工作压力 1.5 倍的压力下进行测试 | |
| 实际最大工作压力受过程连接额定值的限制 | ||
|
过程连接类型 | 法兰 |
| 卡箍 | |
| 螺纹 |
| 防爆认证 | Ex d ⅡB T6 Gb |
| 电源要求 | 24 VDC,50mA |
| 输出 | 四线制，4-20mA |
| 粘度范围 | 0-20000CP |
| 名称 | 名称 | 分子式 | 浓度（%） | 316L | 哈氏合金 | 钛合金 | 锆 | PTFE |
| 酸 | 盐酸（不含氢氟酸） | HCI | 0-40 | × | ○ | × | ☆ | ☆ |
| 硫酸 | H2SO4 | 0-50 | ○ | ☆ | ○ | ☆ | ☆ | |
| H2SO4 | 50-75 | × | ○ | × | ○ | ☆ | ||
| H2SO4 | 75-98 | ○ | ☆ | ○ | ○ | ☆ | ||
| 硝酸 | HNO3 | 0-100 | ○ | ○ | ○ | ○ | ☆ | |
| 磷酸 | H3PO4 | 0-98 | × | × | × | × | ☆ | |
| 碱 | 氢氧化钠 | NaOH | 0-50 | ☆ | ☆ | ☆ | ○ | ☆ |
| 氢氧化钾 | KOH | 0-50 | ☆ | ☆ | ☆ | ○ | ☆ | |
| 氢氧化钙 | Ca（OH）2 | 0-50 | ☆ | ☆ | ☆ | ○ | ☆ | |
| 盐 | 氯化钠 | NaCI | 0-50 | × | ☆ | ☆ | ☆ | ☆ |
| 氯化铵 | NH4CI | 0-50 | × | ☆ | ☆ | ☆ | ☆ | |
| 硫酸铵 | (NH4)2SO4 | 0-50 | × | ☆ | ☆ | ☆ | ☆ | |
| 其它 | 尿素 | (NH2)2CO | 0-100 | ☆ | ☆ | ○ | ☆ | ☆ |
| 次氯酸钠 | NaOCI | 0-16 | × | ○ | × | ☆ | ☆ | |
| 过氧化氢 | H2O2 | 0-90 | ☆ | ☆ | ○ | ☆ | ☆ | |
| ☆推荐 ○在特定浓度和温度限制下使用 × 不使用 | ||||||||
由于工艺流程的需要，此设备经常安装在工作条件较为恶劣的现场,为了尽可能减少设备工作条件的恶劣程度，应尽量安装在无冲击和振动小的地方。而且保证液体在管道中满管状态，尽量减少气泡，只有充分考虑现场特有条件，才能发挥其应有的精度指标。安装时注意以下事项：

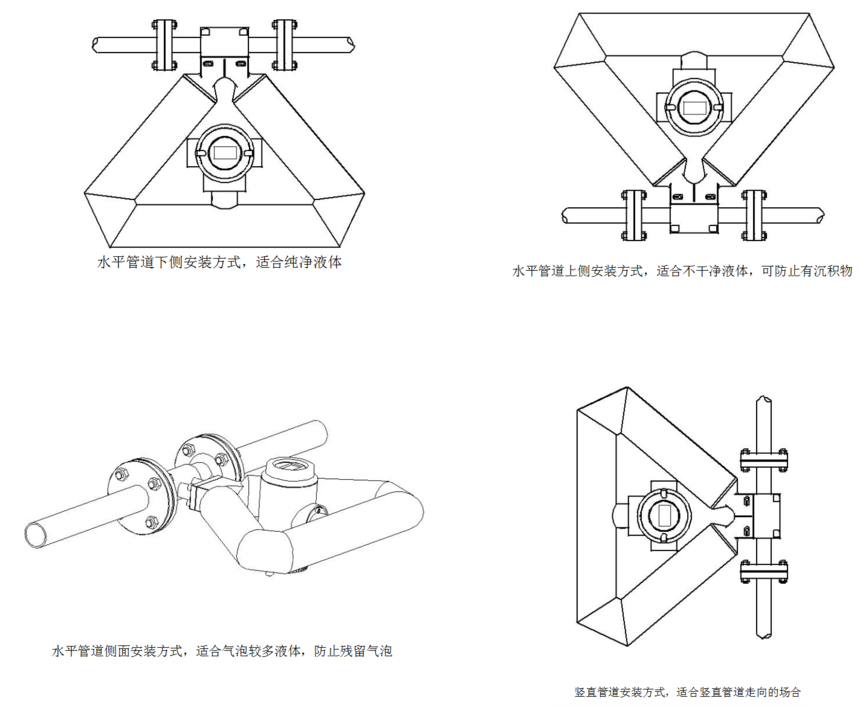

1、产品必须适合操作方便位置安装，根据不同的工况，合理安装，主要有如下几种方式，不正确的安装都会影响测量误差。如图：
注意：当现场管道太大时，需要做旁通装置！安装尽远离有振动的地方，如没条件时，则仪表两边采用软管连接。
| SDT600-2 | ￡ | □ | ￡ | □ | □ | 科里奥利振动式密度计 |
| 量程范围 | R1 | 0～1.5g/cm3 | ||||
| R2 | 0～2g/cm3 | |||||
| RX | 其他 | |||||
| 过程接口 | A | DN25法兰 | ||||
| B | 1 "卡箍 | |||||
| X | 其它 | |||||
| 接液材质 | 1 | 316L | ||||
| 2 | 钛合金 | |||||
| X | 其它 | |||||
| 是否带泵 | N | 不带泵 | ||||
| P | 带泵 | |||||
| 附件 | F0 | 无 | ||||
| F1 | 旁通管道安装 | |||||
| F2 | 自带泵安装 | |||||
| F3 | 带缓冲罐安装 | |||||
| X | 其它 |
